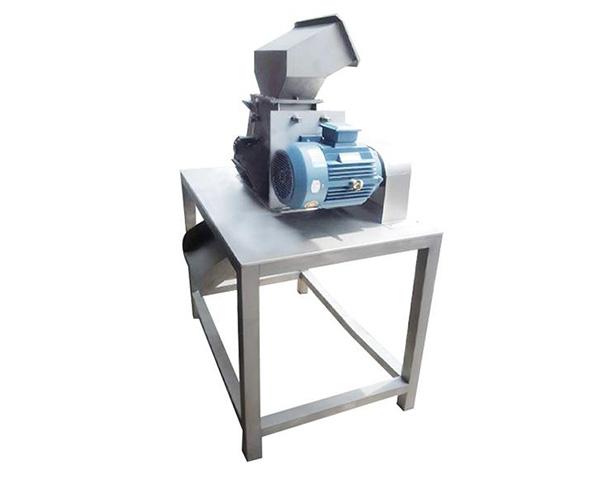

HPC-2型錘式破碎機

一、概   述

1.1 錘式破碎機為我公司測繪設計的具有九十年代國際先進水平的果蔬破碎機械，適用于蘋果、梨、胡蘿卜、土豆等果蔬原料的破碎，具有結構新穎、緊湊、節能、生產能力大、適用范圍廣等特點。全部采用優質不銹鋼制造，符合食品衛生，既可單機使用，又可方便連線。

1.2 型號組成及意義：

二、結構特點及工作原理

2.1 主機結構參照示意圖、外形示意圖

2.2 該機主機由機門、錘片、篩網、主軸、機身等部件組成；

2.3 整機包含進出料斗、主機、機架、傳動部件等，工作時電機經一對皮帶輪等速驅動主軸高速旋轉，主軸上裝有若干把錘片。物料從升運機自由落入進料斗，被高速旋轉的錘片切碎，由于離心力的作用，破碎后的物料顆粒由腰形的篩孔落入出料斗，然后由另配的螺桿泵泵入下道工序。

★ 優點：破碎粒度一致，粒度大小由腰形篩孔大小決定。

三、主要技術參數

     生產能力：2T/h

     配用功率：4KW

     主軸轉速：1800rpm

四、安裝、使用及維護

4.1 緊定好機上各部位的螺栓；

4.2 整機用水平儀找平，并用膨脹螺絲固定，不允許傾斜及振動；

4.3 清洗機器內外，檢查機門鎖緊是否可靠；

4.4 各潤滑部位加潤滑脂，以后每100小時加注一次；

4.5 檢查三角帶松緊是否合適，手動空轉靈活無異常；

4.6 以上確認無誤后接通電源試機，試運行幾次無誤后投料生產；

4.7 工作結束后要清洗機器內外，保持潔凈；

4.8 經常檢查電機是否過載發熱，若有不良現象及時與維修人員聯系；

4.9 機器未停止轉動，切勿打開機門。
